60KW خردة الإطارات التقطيع آلة تكسير الإطارات أوتوماتيكية بالكامل

LP-1200 المطاط آلة التقطيع خط مسحوق المطاط خط إعادة تدوير نفايات الإطارات

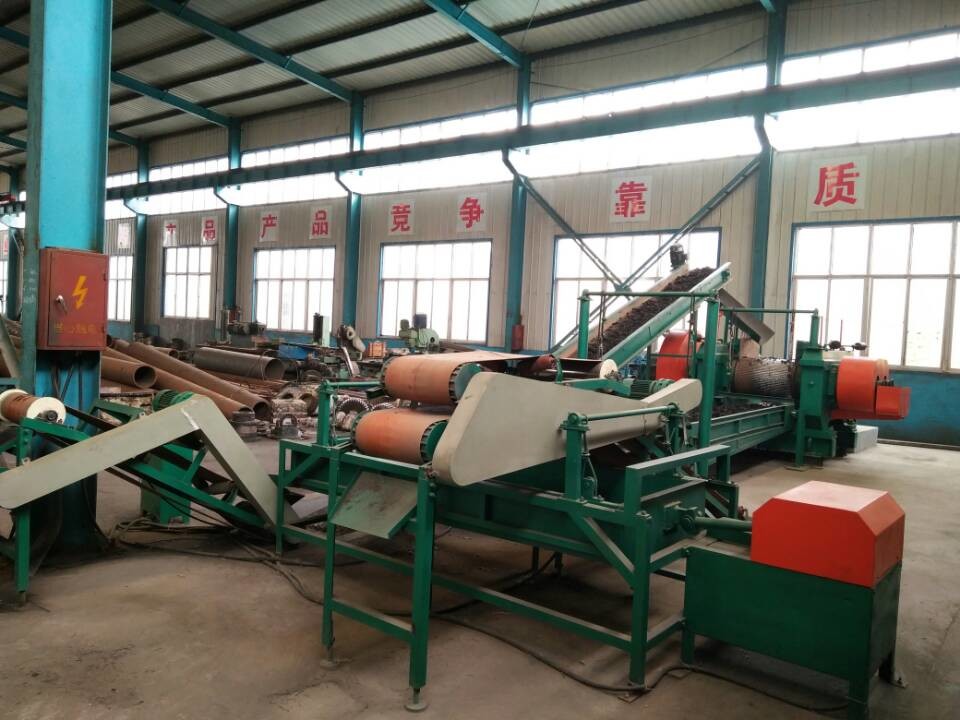

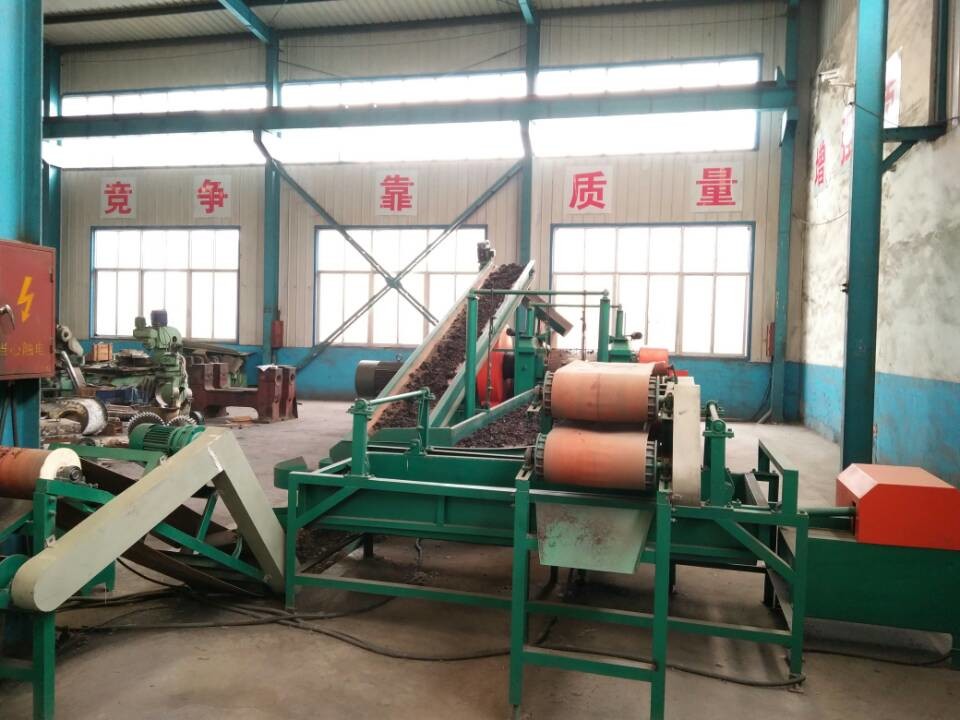

تعليمات خط إنتاج مسحوق المطاط

تدفق العمل:

نفايات الإطارات - آلة سحب الأسلاك - قاطع الإطارات - آلة تمزيق المطاط - آلة فصل الأسلاك الفولاذية - الفصل المغناطيسي - مسحوق المطاط

- فاصل الألياف.

1. آلة سحب الأسلاك الفولاذية - استخرج الأسلاك الفولاذية السميكة.

2. قطع الإطارات - قطع الإطارات الكبيرة إلى ثلاثة أجزاء

3. ناقل-نقل الإطار إلى آلة التقطيع.

4. آلة التقطيع ذات العمود المزدوج - تقطيع الإطار إلى كتل بحجم 5 سم 10 سم ؛

5. نظام إعادة التدوير - للتحكم في حجم القطع المتساقطة إلى الأوراق.

6. راسبيرز - قلل من التقطيع إلى 15. رقائق 20 مم وتحرر الفولاذ من المطاط.

7. مغناطيس فوق الحزام - فصل الفولاذ المحررة عن رقائق المطاط ؛

8. المغذي الاهتزازي - ينقل رقاقات المطاط ؛

9. آلة تحبيب المطاط - تقليل حجم الرقائق إلى حبيبات 1-4mm وتحرير جزء النسيج إلى فصل تدفق الهواء.

10. آلة طاحونة - مطحنة مسحوق المطاط.

11.وحدة إزالة الغبار المركزية - قم بإزالة الغبار والدقائق من النظام وقم بترشيح الهواء قبل إعادته إلى الغلاف الجوي.

1. آلة سحب الأسلاك

تتكون الماكينة بشكل أساسي من القاعدة ، والإطار الأساسي ، وخطاف السحب ، ومعدات التخفيض ، وجهاز التحكم الكهربائي ، إلخ.

قم بتركيب عمودين على الإطار الأساسي ، بين الأعمدة والإطار الأساسي ، قم بتثبيت خطاف سحب ، قم بتثبيت ترس مدفوع على أحد طرفي شبكة العمود مع ترس القيادة ، والمحرك بنوع الفرامل ، لمنع دوران المحرك بالقصور الذاتي.

في عملية الرسم ، يقوم خطافان بتعليق حافة عجلة الإطار على التوالي ، والانتقال إلى السلك الفولاذي وفصل لوحة أخدود المطاط.بعد المرور عبر لوحة الفم ، يتم سحب السلك على طول الفتحة الموجودة على جانبي اللوحة ببطء.عندما تكون الأسلاك خارج العجلات تمامًا ، سيتوقف المحرك تلقائيًا ، ثم يمكن للخروج من الأسلاك القيام بسحب الأسلاك التالية للإطار.

إشعار: هذا الجهاز فقط للتكيف مع إطارات السيارات (≤F800 مم).يجب وضع الإطارات في منتصف الإطارات الأساسية.

طلب:
الآلة قابلة للتطبيق لخلع الحلقات الفولاذية من حبات الإطارات.

معلومات تقنية

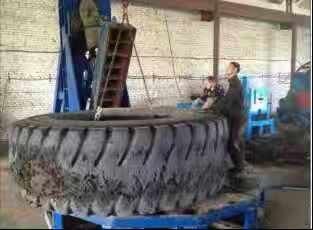

2.QDJ-1200 آلة قطع الإطارات

تتكون الماكينة بشكل أساسي من قاعدة ، حامل قاطع ثابت ، حامل قاطع متحرك ، أسطوانة زيت مقطوعة ، إطار مطاطي مضغوط ، أسطوانة زيت مطاطية ، محطة ضغط هيدروليكي ، جهاز تحكم كهربائي ، إلخ.

حامل القاطع الثابت وحامل القاطع المتحرك متصلان بلوحة القاعدة بالتوازي بواسطة الترباس.أسطوانة القطع المطاطية والإطار متصلان بالقاعدة الوسطى.اضغط على تثبيت أسطوانة الزيت المطاطية على اللوحة الداعمة للجانب العلوي للعمود.يتم تثبيت إطار الضغط المطاطي على الزاوية التي تقع بين القاعدة والإطار بواسطة عمود الدوران.

تتكون محطة الضغط الهيدروليكي من صمام تنفيس كهرومغناطيسي ، صمام كهرومغناطيسي من النوع O ، صمام خنق ، محرك ، مضخة دوارة منخفضة الضوضاء ، إلخ. مظهر.

تحديد

1.1 الحجم الكلي (L × W × H): 2080 × 1000 × 2130 مم

1.2 الكمية.عدد القطع: 4 قطع

1.3 ضربة القاطع: 600 مم تقريبًا

1.4 ضغط الاسطوانة: ما يقرب من 12T

1.5 ضغط زيت العمل: 6.3 ميجا باسكال

1.6 مضخة الزيت: تدفق 40 لتر / ميل ، ضغط 6.3 ميجا باسكال

1.7 درجة زيت العمل: رقم 32 زيت ميكانيكي

1.8 طراز المحرك: Y132M2-6 ، الطاقة: 7.5 - 11 كيلو واط

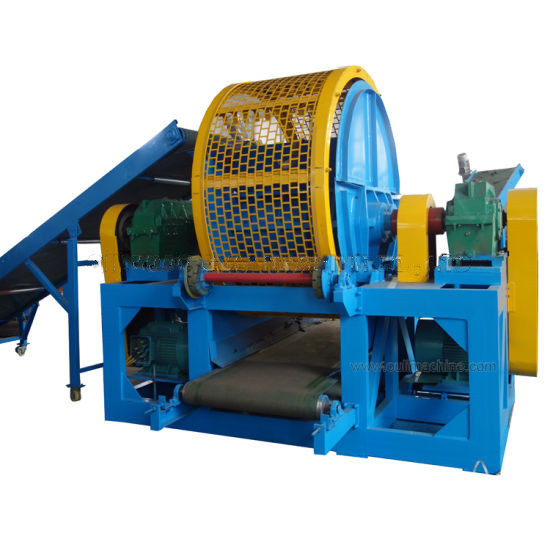

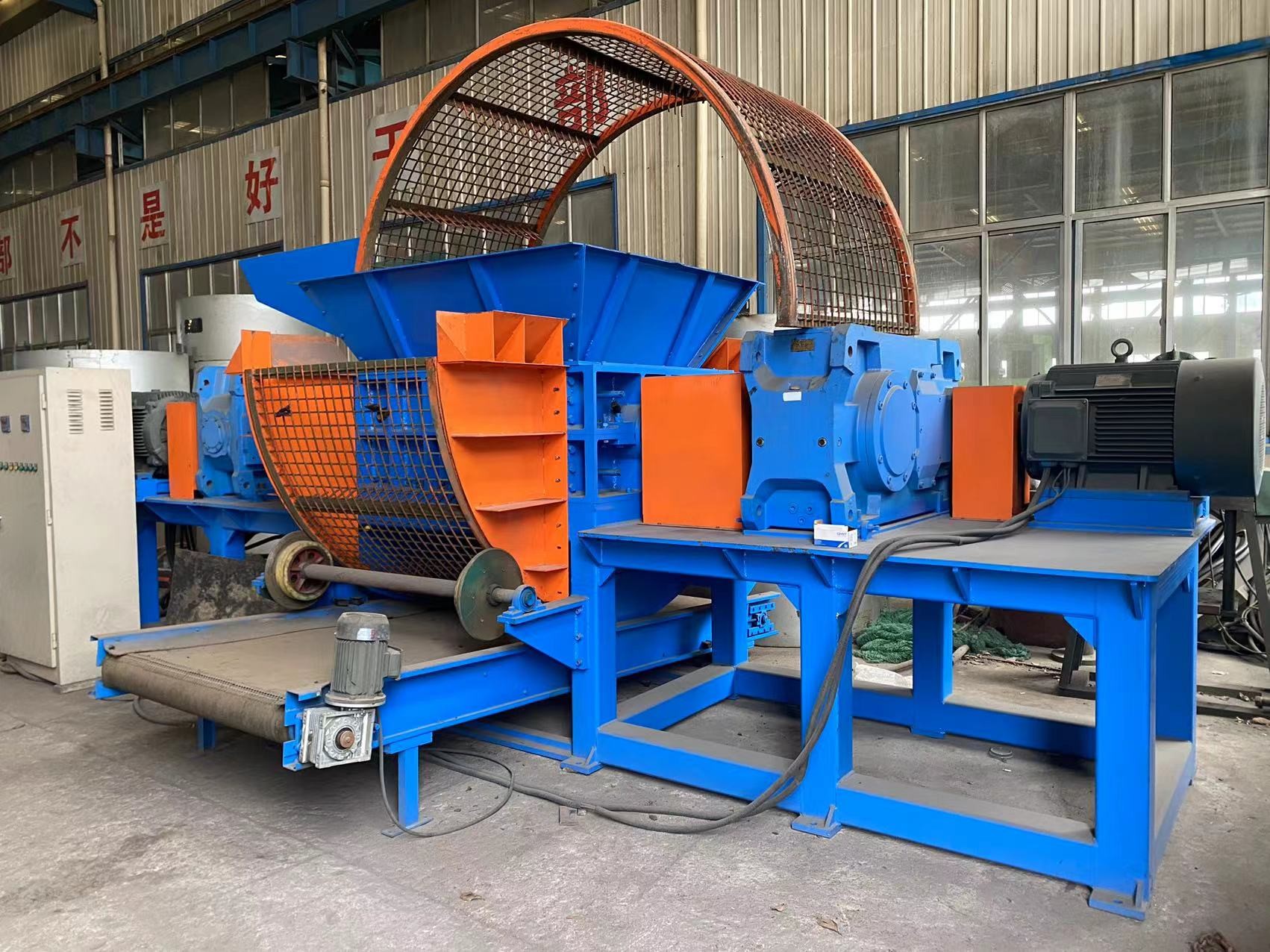

3. آلة تقطيع المطاط

صفة مميزة
تحتوي هذه الآلة على هيكل مدمج ، وتكنولوجيا متقدمة ، واستهلاك منخفض للطاقة ، وكفاءة عالية ، وغرفة سحق بهيكل خارج ، وسهولة الصيانة ، وما إلى ذلك. شاشة الشبكة لديها هيكل شبكي ، إسقاط القطع بمساحة كبيرة ، جيد للقطع المطاطية.

4 - كسارة المطاط: هذه هي آلة إعادة تدوير نفايات الإطارات

5. خط إنتاج المحبب المطاطي

​

6.فاصل الألياف

المواصفات الفنية الرئيسية

1).المكره: قطر ريش المروحة 1100 مم ، والرقم 8 قطع.

2).حجم هيكل العجلة: جزء جسم الجهاز φ1600 مم ، والارتفاع الإجمالي للمعدات حوالي 3400 مم.

3).سرعة المغزل: 377 (و 464) دورة في الدقيقة.

4).المحرك الرئيسي: JQ2-52-6 5.5kw 760rpm.

5).دورات التغذية: 29 دورة في الدقيقة.

6).محرك التغذية: JW092—4 0.4 كيلو واط 1370 لفة في الدقيقة

تأسست شركة QINGDAO SHENGHUALONG RUBBER MACHINERY في عام 1967 ، ولديها أكثر من خمسمائة موظف ،
تصنيع آلة المطاط وآلة الترقق.
كشركة مصنعة لآلات المطاط ، تمتلك Hangsen أرضًا تزيد مساحتها عن 50000 متر مربع ، بإجمالي أصول تزيد عن 100 مليون دولار أمريكي ، وأكثر من 500 موظف ، و 60 مهندس ميكانيكي ،

الشركة هي واحدة من أكبر الشركات الخاصة المشاركة في إنتاج آلة المطاط المهنية.
نحن 8 متر آلة طحن نوع جسر الرافعة ،
آلة الثقب والتفريز CNC TK6913B
مملة الأرضيات TPX6213
ماكينة تفريز ومملة TPX6113
مركز بالقطع العمودي
مخرطة CY-K630 CNC
2.5 متر مخرطة عمودية وغيرها من معدات المعالجة المتقدمة الكبيرة
نحن ننتج بشكل رئيسي الآلات التالية.
معدات الإطارات الشعاعية
XK-660 مطحنة الخلط المفتوح المطاط
42 إلى 65.5 بوصة آلة الكبرتة مزدوجة القالب
75-105 بوصة آلة فلكنة قالب واحد
سلسلة الخلاطة الداخلية ، سلسلة مطحنة خلط المطاط ، سلسلة البثق والفلتر
أنبوب الإطارات ، رفرف ، آلة فلكنة لوحة الأنبوب الداخلي
خط إعادة تدوير نفايات الإطارات
خط ورقة استعادة المطاط وهلم جرا ،
يمكننا أيضًا تصميم وتصنيع العديد من الآلات والمعدات المطاطية غير القياسية وفقًا لمتطلبات العملاء.
تتبع شركتنا دائمًا مفهوم السوق المتمثل في "طلب السوق أولاً ، العميل أولاً.
حتى الآن ، قمنا بالتصدير إلى أكثر من 40 دولة ، وتتمتع بسمعة طيبة في السوق العالمية.

التعليمات

الأول: لماذا تختارنا؟

ل أكثر من 30 عامًا من تاريخ مصنع SHENGHUALONG.

6-8 سنوات من موظفي المبيعات الأجانب ذوي الخبرة ، وأكثر كفاءة ومهنية.خدمة المهندسين من الخارج أكثر من 30 دولة.

2-ISO: 9001 ، CE ، الموافقة على شهادة BV.

3-الخدمة في الوقت المناسب ، وعد بإعطاء حل في غضون 12 ساعة ، وضمان خالية من المتاعب للعملاء.

4. تاريخ التسليم قصير ، لا تأخير.قبول الطلب العاجل للشحن الفوري.

س 2: ماذا عن تاريخ التسليم؟

سيكون حسب كمية الآلات.سيتم شحن الآلات في العادة في غضون 20-30 يومًا بعد الحصول على الإيداع ، بدون تأخير.

قبول الطلب العاجل للشحن الفوري.

Q3: ما هو بيان الضمان؟

نحن نضمن خلو جميع المنتجات المصنعة من قبلنا من عيوب المواد والتصنيع.في ظل الاستخدام العادي لمدة 12 شهرًا أو 36 شهرًا بعد تاريخ الشراء الأصلي.

ولدينا خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، سيتم تقديم قطع الغيار لك.

س 4: ماذا عن خدمة الخارج؟

سنقوم بترتيب أعمال الإعداد والتدريب من الخارج إذا احتاج العميل.يجب على العميل دفع تكاليف الإقامة والتذاكر والراتب.
