7.5Kw المطاط الإطارات آلة التقطيع خط إنتاج مسحوق المطاط ISO CE

LP-1200 المطاط آلة تمزيق خط مسحوق المطاط خط إعادة تدوير نفايات الإطارات

تعليمات خط إنتاج مسحوق المطاط

1. آلة سحب الأسلاك
سبائك صلبة ملحومة على شفرة القطع لجعلها صلبة ويمكن ارتداؤها.
تم تجهيز الماكينة بأرفف أمان لمنع حدوث مشكلات غير آمنة بشكل فعال في عملية تقشير حبة الإطارات ، تم تصميم المحرك ومخفض السرعة والإطار الرئيسي معًا بشكل مضغوط معًا كجسم واحد. قاعدة الماكينة عبارة عن قالب كامل الإطار ، وهو مناسب للتثبيت.

طلب:
الآلة قابلة للتطبيق لخلع الحلقات الفولاذية من حبات الإطارات.

معلومات تقنية

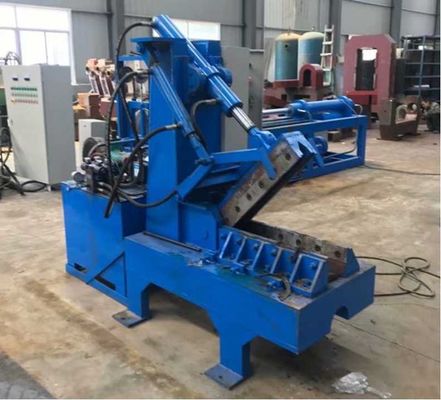

2.QDJ-1200 آلة قطع الإطارات

تحديد

1.1 الحجم الكلي (L × W × H): 2080 × 1000 × 2130 مم

1.2 الكمية.عدد القطع: 4 قطع

1.3 ضربة القاطع: 600 مم تقريبًا

1.4 ضغط الاسطوانة: ما يقرب من 12T

1.5 ضغط زيت العمل: 6.3 ميجا باسكال

1.6 مضخة الزيت: تدفق 40 لتر / ميل ، ضغط 6.3 ميجا باسكال

1.7 درجة زيت العمل: رقم 32 زيت ميكانيكي

1.8 طراز المحرك: Y132M2-6 ، الطاقة: 7.5 - 11 كيلو واط

تتكون آلة القطع QDJ-1200 بشكل أساسي من محرك كهربائي ، ومضخة دوارة ، وصمام عكسي كهرومغناطيسي ، وصمام تنفيس ، وأسطوانة زيت عاملة ، وخط أنابيب هيدروليكي ، وقوس أسطوانة الزيت ، وقاطع ، وإطار آلة وما إلى ذلك.

تعتمد أسطوانة الزيت على أسطوانة الزيت الهيدروليكي القياسية HSG ، والإطار ملحوم بقسم فولاذي عالي الجودة ، والقاطع مصنوع من فولاذ الأداة الخاص ، والذي يتم معالجته بالحرارة ولديه صلابة HRC60-64.يتم وضع النظام الهيدروليكي خلف إطار القاطع ، مما يجعل الهيكل أكثر إحكاما.

عند العمل ، ضع الإطارات التي تحتاج إلى المعالجة في مكان قريب يدويًا ، ويجب التخلص من السلك الحلقي مسبقًا ، من أجل حماية القاطع.

تأكد من وضعها بشكل مسطح وأنيق ، اضغط على زر العمل لجعل الأسطوانة تسقط ببطء وتقطع الإطار.إذا كانت بحاجة إلى تقسيمها إلى كتل غراء أصغر ، فإن عملية دورة العمل.

3. مبدأ التحكم الهيدروليكي

النظام الهيدروليكي لآلة القطع QDJ-1200 بسيط نسبيًا.يتكون مبدأ النظام الهيدروليكي من مضخة دوارة وصمام تنفيس وصمام عكسي كهرومغناطيسي.عند العمل ، تبدأ مضخة الريشة ، ويصل الزيت إلى الصمام العكسي من خلال صمام التنفيس.تُستخدم المكونات الكهربائية مثل الأزرار ومفاتيح التنقل للتحكم في المغناطيس الكهربائي على الصمام العكسي ، بحيث يمكن للمكبس الموجود على أسطوانة الزيت التحرك لأعلى أو لأسفل.نظرًا لاستخدام صمام الانعكاس رباعي الاتجاهات ثلاثي المواضع من النوع M ، عندما يتوقف سكين القطع عن الحركة ، يعود خرج الزيت بواسطة مضخة الزيت مباشرة إلى خزان الزيت من خلال الصمام العكسي ، ودائرة الزيت بين الجزء العلوي يتم قطع الغرفة والحجرة السفلية للأسطوانة (من خلال صمام الملف اللولبي) بحيث يظل الزيت في الأسطوانة ، مما يزيد من أمان الماكينة (يتم تثبيت القاطع بإحكام في موضع معين في الأسطوانة بحيث لا تسقط وتؤذي الناس بسبب وزنها أو لأسباب أخرى).

3. آلة تقطيع المطاط

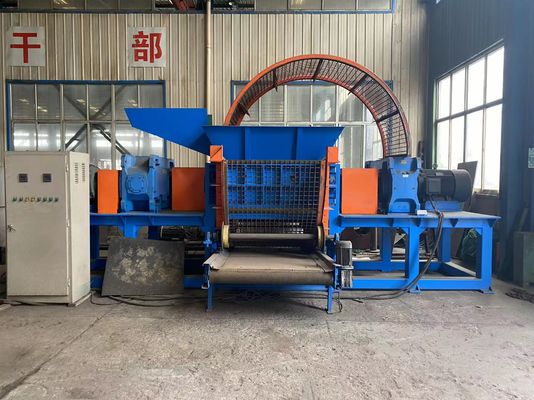

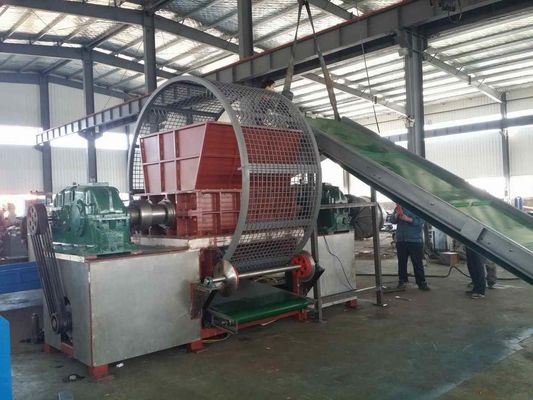

إن آلة التقطيع ذات المحور المزدوج SSJ-40130 هي نوع جديد من التقطيع الذي تصنعه شركتنا ، بما في ذلك السكين المتحرك (المغزل الرئيسي ، جسم السكين المتحرك ، الفاصل ، المحمل) ، السكين الثابت ، صندوق الحمل ، قوس الصندوق ، نظام التغذية ، نظام التفريغ ، نظام غربلة كتلة المواد ، ونظام الطاقة ، ونظام التحكم الكهربائي ، وما إلى ذلك. يتميز بخصائص السرعة المنخفضة ، والضوضاء المنخفضة ، وعزم الدوران العالي ، والكفاءة العالية ، وما إلى ذلك. ولديه مجموعة واسعة من التطبيقات ومناسب للإنتاج المستقل أو المطابق خطوط.

تستخدم آلة التقطيع ذات العمود المزدوج SSJ-40130 بكرتين للسكاكين ، واحدة تدور في اتجاه عقارب الساعة والأخرى تدور عكس اتجاه عقارب الساعة.تدور أسطوانتا السكين بالنسبة لبعضهما البعض.بعد دخول المواد الخام إلى الصومعة ، تقوم أسطوانتا السكين بتمزيق وتقطيع وضغط بعضهما البعض لتقطيع المواد.عندما يتم تمزيق المادة وتواجه مواد صلبة أو مواد ملفوفة ، تنعكس الأسطوانتان ، وتدفعان المادة خارج نطاق عمل أسطوانة السكين ، ثم تشكلان دورانًا للأمام ، مما يسمح للمادة بإعادة الدخول في نطاق عمل أسطوانة السكين ، وتشكيل البثق والتمزق المتكرر ، وذلك لتحقيق الغرض من تمزيق المادة تمامًا.إن شفرة الجهاز مصنوعة من فولاذ 42CrMo المطروق عن طريق المعالجة الحرارية ، والذي يتميز بمقاومة عالية للتآكل ، وصلابة عالية ، وعمر خدمة طويل وقوي ، ويمكن قطعه باستمرار في الإنتاج.المعدات مناسبة لتقطيع إطارات النفايات التي يبلغ قطرها ≤1200 مم (بما في ذلك الإطارات الفولاذية وشبه الفولاذية والإطارات المنحازة ، ملاحظة: يجب سحب الحلقتين الفولاذية للإطار مسبقًا) لتمزيق الإطار بالكامل.عندما يكون الجهاز في وضع التشغيل العادي ، يحظر وضع الأشياء المعدنية أو الأحجار في الجهاز.إذا كنت بحاجة إلى تمزيق عناصر أخرى ، من أجل منع تلف المعدات ، يرجى الاتصال بـ Shenghualong أو البائع قبل التشغيل.

من أجل منع تلف المعدات ، يجب أن يتم صيانة المعدات بواسطة متخصصين.

لمنع حدوث إصابة شخصية وتلف الجهاز ، تحتاج صيانة الماكينة إلى خبير ، ويجب ارتداء قفازات واقية عند تعديل الشفرات.

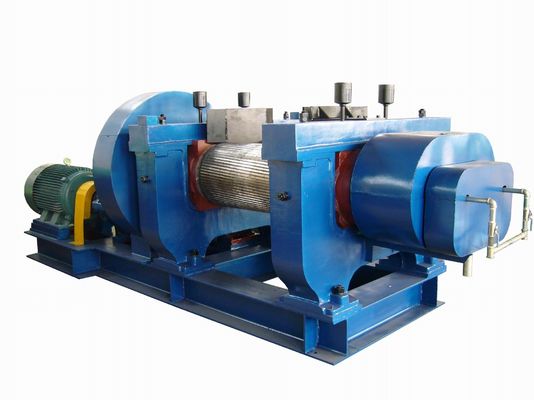

4 - كسارة المطاط: هذه هي آلة إعادة تدوير نفايات الإطارات

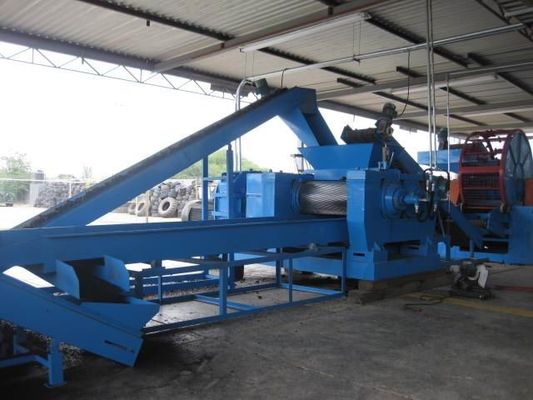

5. خط إنتاج المحبب المطاطي

​

6.فاصل الألياف

 المواصفات الفنية الرئيسية

1).المكره: قطر ريش المروحة 1100 مم ، والرقم 8 قطع.

2).حجم هيكل العجلة: جزء جسم الجهاز φ1600 مم ، والارتفاع الإجمالي للمعدات حوالي 3400 مم.

3).سرعة المغزل: 377 (و 464) دورة في الدقيقة.

4).المحرك الرئيسي: JQ2-52-6 5.5kw 760rpm.

5).دورات التغذية: 29 دورة في الدقيقة.

6).محرك التغذية: JW092—4 0.4 كيلو واط 1370 لفة في الدقيقة

كهربائي

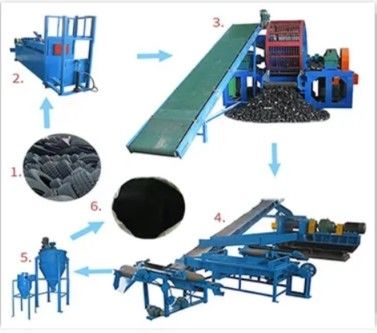

تدفق العمل:

نفايات الإطارات - آلة سحب الأسلاك - قاطع الإطارات - آلة تمزيق المطاط - آلة فصل الأسلاك الفولاذية - الفصل المغناطيسي - مسحوق المطاط

- فاصل الألياف.

1. آلة سحب الأسلاك الفولاذية - استخرج الأسلاك الفولاذية السميكة.

2. قطع الإطارات - قطع الإطارات الكبيرة إلى ثلاثة أجزاء

3. ناقل-نقل الإطار إلى آلة التقطيع.

4. آلة التقطيع ذات العمود المزدوج - تقطيع الإطار إلى كتل بحجم 5 سم 10 سم ؛

5. نظام إعادة التدوير - للتحكم في حجم القطع المتساقطة إلى الأوراق.

6. راسبيرز - قلل من التقطيع إلى 15. رقائق 20 مم وتحرر الفولاذ من المطاط.

7. مغناطيس فوق الحزام - فصل الفولاذ المحررة عن رقائق المطاط ؛

8. المغذي الاهتزازي - ينقل رقاقات المطاط ؛

9. آلة تحبيب المطاط - تقليل حجم الرقائق إلى حبيبات 1-4mm وتحرير جزء النسيج إلى فصل تدفق الهواء.

10. آلة طاحونة - مطحنة مسحوق المطاط.

11.وحدة إزالة الغبار المركزية - قم بإزالة الغبار والدقائق من النظام وقم بترشيح الهواء قبل إعادته إلى الغلاف الجوي.
