415V 50HZ الإطارات المطاطية التقطيع LP800 خط إعادة تدوير نفايات الإطارات

I MT / HOUR المطاط آلة التقطيع خط مسحوق المطاط خط إعادة تدوير نفايات الإطارات

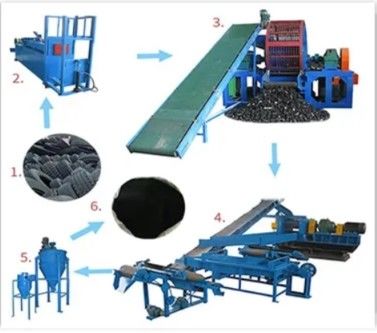

تعليمات خط إنتاج مسحوق المطاط

نفايات الإطارات - آلة سحب الأسلاك - قاطع الإطارات - آلة تمزيق المطاط - آلة فصل الأسلاك الفولاذية - الفصل المغناطيسي - مسحوق المطاط

- فاصل الألياف.

1. آلة سحب الأسلاك الفولاذية - استخرج الأسلاك الفولاذية السميكة.

2. قطع الإطارات - قطع الإطارات الكبيرة إلى ثلاثة أجزاء

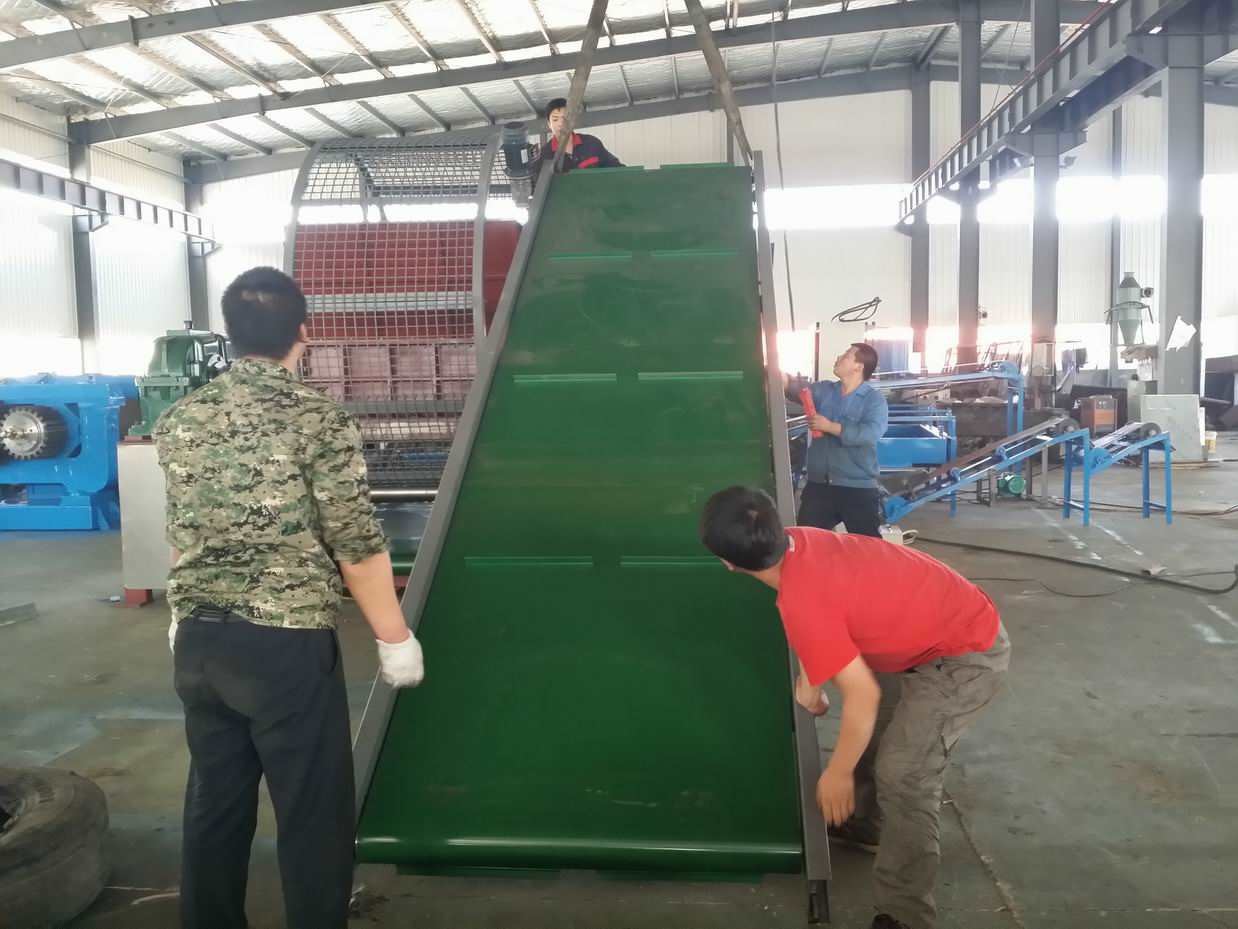

3. ناقل-نقل الإطار إلى آلة التقطيع.

4. آلة التقطيع ذات العمود المزدوج - تقطيع الإطار إلى كتل بحجم 5 سم 10 سم ؛

5. نظام إعادة التدوير - للتحكم في حجم القطع المتساقطة إلى الأوراق.

6. راسبيرز - قلل من التقطيع إلى 15. رقائق 20 مم وتحرر الفولاذ من المطاط.

7. مغناطيس فوق الحزام - فصل الفولاذ المحررة عن رقائق المطاط ؛

8. المغذي الاهتزازي - ينقل رقاقات المطاط ؛

9. آلة تحبيب المطاط - تقليل حجم الرقائق إلى حبيبات 1-4mm وتحرير جزء النسيج إلى فصل تدفق الهواء.

10. آلة طاحونة - مطحنة مسحوق المطاط.

11.وحدة إزالة الغبار المركزية - قم بإزالة الغبار والدقائق من النظام وقم بترشيح الهواء قبل إعادته إلى الغلاف الجوي.

تدفق العمل:

1. آلة سحب الأسلاك
سبائك صلبة ملحومة على شفرة القطع لجعلها صلبة ويمكن ارتداؤها.
الآلة مجهزة بأرفف أمان لمنع حدوث مشكلات غير آمنة بشكل فعال في عملية تقشير حبة الإطارات من المحرك ،

تم تصميم كل من مخفض السرعة والإطار الرئيسي معًا بشكل مضغوط كجسم واحد. قاعدة الماكينة عبارة عن إطار مصبوب كامل ، وهو مناسب للتركيب.

طلب:
الآلة قابلة للتطبيق لخلع الحلقات الفولاذية من حبات الإطارات.

معلومات تقنية

2.QDJ-1200 آلة قطع الإطارات

.تحديد

1.1 الحجم الكلي (L × W × H): 2080 × 1000 × 2130 مم

1.2 الكمية.عدد القطع: 4 قطع

1.3 ضربة القاطع: 600 مم تقريبًا

1.4 ضغط الاسطوانة: ما يقرب من 12T

1.5 ضغط زيت العمل: 6.3 ميجا باسكال

1.6 مضخة الزيت: تدفق 40 لتر / ميل ، ضغط 6.3 ميجا باسكال

1.7 درجة زيت العمل: رقم 32 زيت ميكانيكي

1.8 طراز المحرك: Y132M2-6 ، الطاقة: 7.5 - 11 كيلو واط

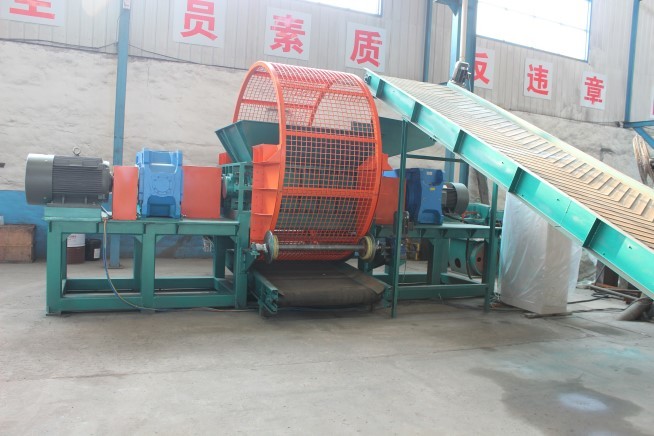

3. آلة تقطيع المطاط

صفة مميزة
تحتوي هذه الآلة على هيكل مدمج ، وتكنولوجيا متقدمة ، واستهلاك منخفض للطاقة ، وكفاءة عالية ، وغرفة سحق بهيكل خارج ، وسهولة الصيانة ، وما إلى ذلك. شاشة الشبكة لديها هيكل شبكي ، إسقاط القطع بمساحة كبيرة ، جيد للقطع المطاطية.

1. تمهيد

يرجى قراءة هذا الدليل بعناية قبل تركيب الجهاز لمنع الإصابات غير الضرورية وتلف المعدات أثناء التشغيل.

ملاحظة: نظرًا لوجود شفرات حادة في الماكينة ، لذا يرجى توخي الحذر عند تشغيل الماكينة ، لأي سبب من الأسباب ، يجب بدء تشغيل الوحدة الرئيسية بدون تحميل.

2. وصف الجهاز

إن آلة التقطيع ذات المحور المزدوج SSJ-40130 هي نوع جديد من التقطيع الذي تصنعه شركة Shenghualong ، بما في ذلك السكين المتحرك (المغزل الرئيسي ، جسم السكين المتحرك ، الفاصل ، المحمل) ، السكين الثابت ، صندوق الحمل ، قوس الصندوق ، نظام التغذية ، نظام التفريغ ، نظام غربلة كتلة المواد ، ونظام الطاقة ، ونظام التحكم الكهربائي ، وما إلى ذلك. يتميز بخصائص السرعة المنخفضة ، والضوضاء المنخفضة ، وعزم الدوران العالي ، والكفاءة العالية ، وما إلى ذلك. ولديه مجموعة واسعة من التطبيقات ومناسب للإنتاج المستقل أو المطابق خطوط.

3. المعلمات التقنية الرئيسية للمعدات

3.1.القطر الدوار للسكين المتحرك: φ480mm

3.2عدد السكاكين المتحركة: 25 قطعة

3.2سمك السكين المتحرك: 50 مم

3.3سرعة دوران السكين المتحرك: 12r / min

3.4.قوة المحرك: 55 + 55 كيلو واط

3.5 نموذج المخفض: ZSY-400-80

3.6طول حجرة التكسير × العرض: 1340 × 1115 مم

3.7القفص الدوار: Φ2600 × 1260/50 × 50

3.7طول الوحدة الرئيسية × العرض × الارتفاع: 6430 × 2600 × 3130 مم

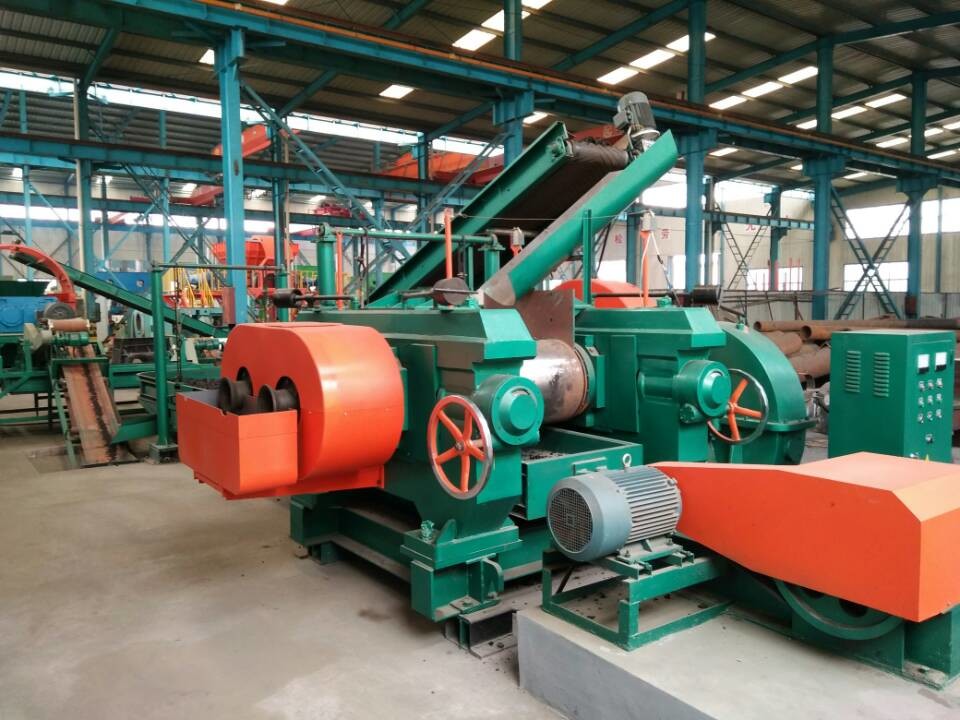

4 - كسارة المطاط: هذه هي آلة إعادة تدوير نفايات الإطارات

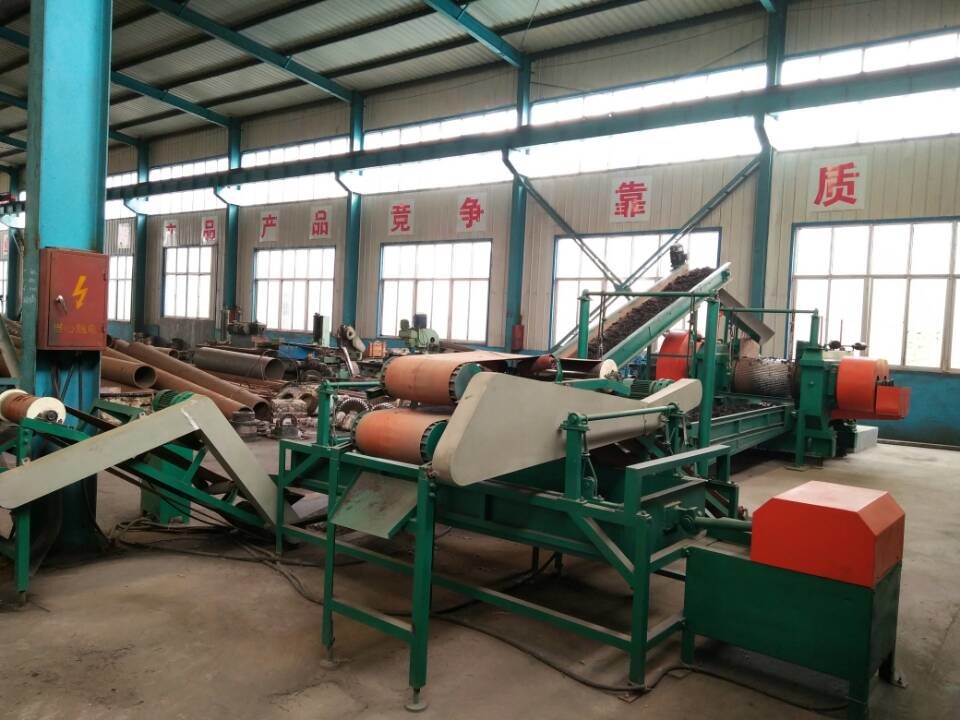

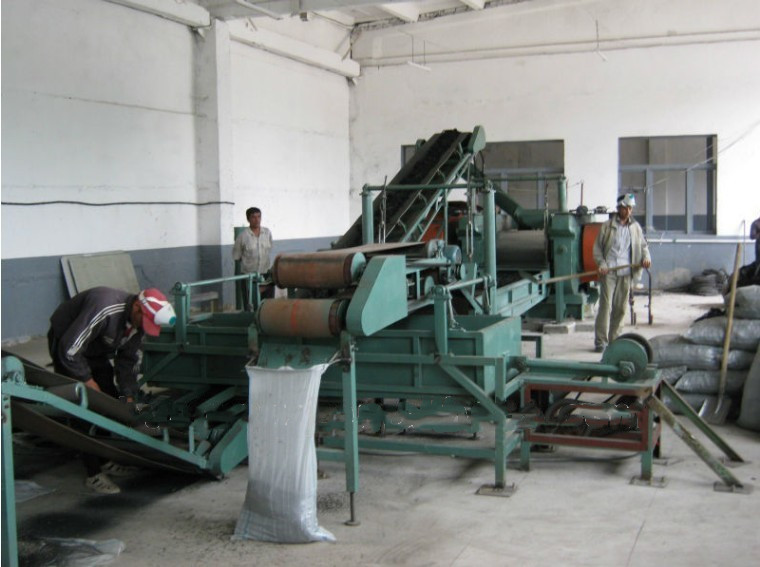

5. خط إنتاج المحبب المطاطي

​

6.فاصل الألياف

المواصفات الفنية الرئيسية

1).المكره: قطر ريش المروحة 1100 مم ، والرقم 8 قطع.

2).حجم هيكل العجلة: جزء جسم الجهاز φ1600 مم ، والارتفاع الإجمالي للمعدات حوالي 3400 مم.

3).سرعة المغزل: 377 (و 464) دورة في الدقيقة.

4).المحرك الرئيسي: JQ2-52-6 5.5kw 760rpm.

5).دورات التغذية: 29 دورة في الدقيقة.

6).محرك التغذية: JW092—4 0.4 كيلو واط 1370 لفة في الدقيقة

3. الميزات

يعتمد مبدأ فصل الهواء على فرق الوزن بين مسحوق المطاط الناعم وخيوط الألياف المختلطة.تحت تأثير تدفق الهواء ، يتم إنشاء قوى صاعدة مختلفة.بناءً على هذا الاختلاف ، تم تصميم جهاز الفصل ، بحيث يمكن فصل هاتين المادتين واستقرارهما في أماكن مختلفة لتحقيق الغرض من الفصل.

التعليمات

الأول: لماذا تختارنا؟

ل أكثر من 30 عامًا من تاريخ مصنع SHENGHUALONG.

6-8 سنوات من موظفي المبيعات الأجانب ذوي الخبرة ، وأكثر كفاءة ومهنية.خدمة المهندسين من الخارج أكثر من 30 دولة.

2-ISO: 9001 ، CE ، الموافقة على شهادة BV.

3-الخدمة في الوقت المناسب ، وعد بإعطاء حل في غضون 12 ساعة ، وضمان خالية من المتاعب للعملاء.

4. تاريخ التسليم قصير ، لا تأخير.قبول الطلب العاجل للشحن الفوري.

س 2: ماذا عن تاريخ التسليم؟

سيكون حسب كمية الآلات.سيتم شحن الآلات في العادة في غضون 20-30 يومًا بعد الحصول على الإيداع ، بدون تأخير.

قبول الطلب العاجل للشحن الفوري.

Q3: ما هو بيان الضمان؟

نحن نضمن خلو جميع المنتجات المصنعة من قبلنا من عيوب المواد والتصنيع.في ظل الاستخدام العادي لمدة 12 شهرًا أو 36 شهرًا بعد تاريخ الشراء الأصلي.

ولدينا خدمة ما بعد الضمان: الدعم الفني للفيديو ، الدعم عبر الإنترنت ، سيتم تقديم قطع الغيار لك.

س 4: ماذا عن خدمة الخارج؟

سنقوم بترتيب أعمال الإعداد والتدريب من الخارج إذا احتاج العميل.يجب على العميل دفع تكاليف الإقامة والتذاكر والراتب.
