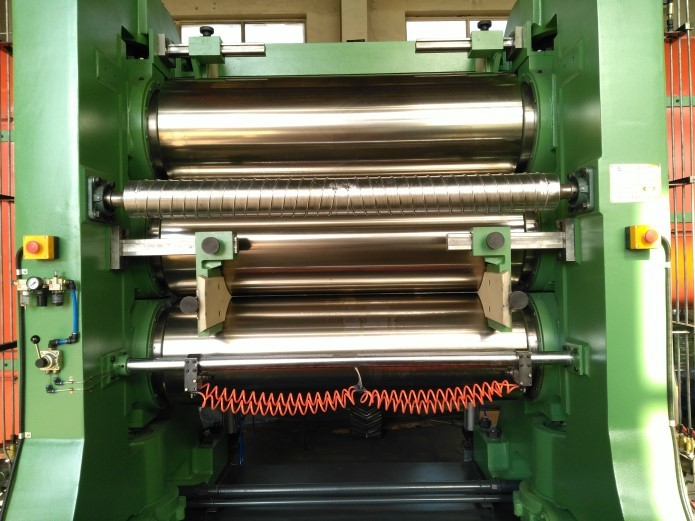

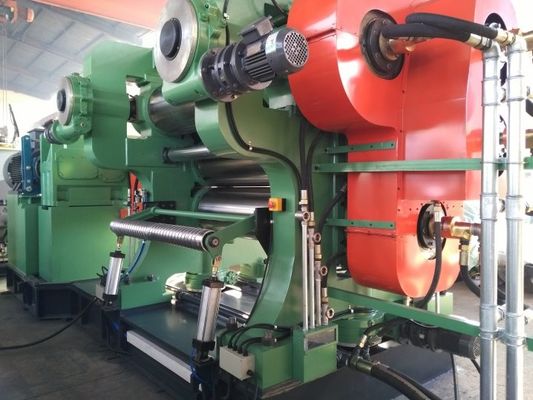

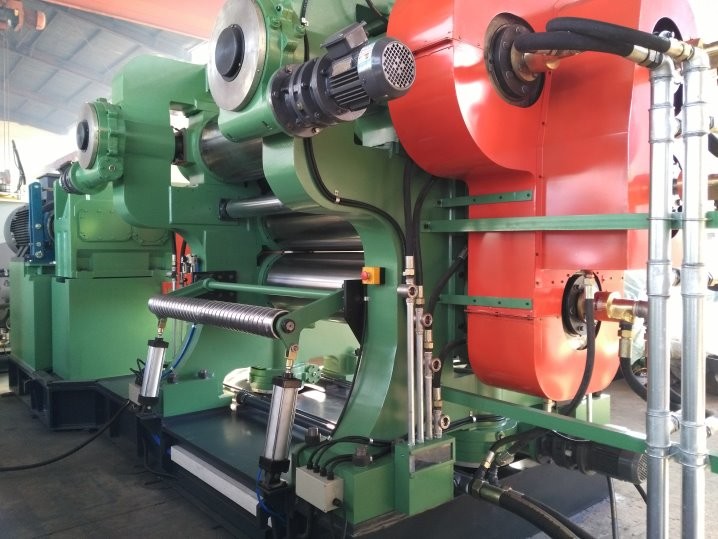

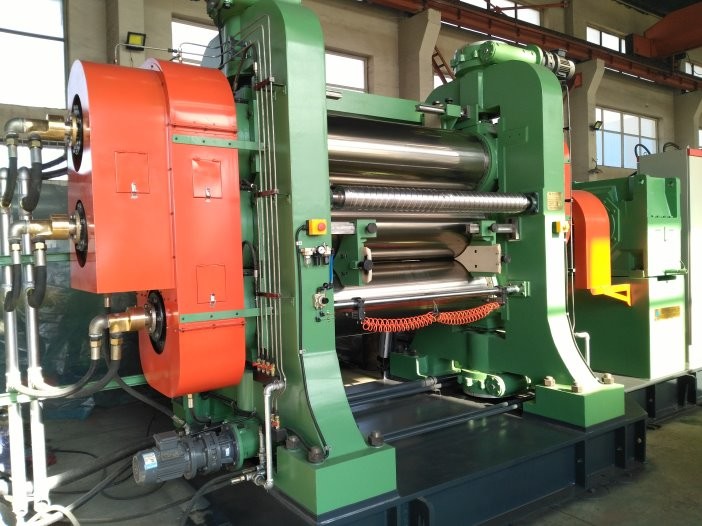

980RPM 132KW 4 لفة المطاط آلة التقويم مطحنة خلط المطاط

المخفض والمكونات الكهربائية:

1. السيارات والمكونات الكهربائية المجهزة بـ "SIEMENS" "MITSUBSHI" "CHINT" ، إلخ.

2-العلامة التجارية الشهيرة PLC التحكم الآلي ، آمنة ، موثوقة ، مستقرة.

3. الحفاظ على الطاقة ، لدينا براءة اختراع لهذا.

تطبيق المعدات ومتطلبات التشغيل

1.1التطبيق الرئيسي:تستخدم هذه الآلة بشكل أساسي للستائر والقماش والأقمشة الأخرى ذات الجانبين بالمطاط المستمر.

1.2 متطلبات التشغيل أ. بيئة التشغيل: ارتفاع ＜ 1000 متر ،

درجة الحرارة: 5 -40 ℃ كحد أقصى.التواضع النسبي 95٪

ب. امدادات الطاقة: AC415V / 50Hz ، 3 مراحل

ضغط مياه التبريد: 0.2-0.4 ميجا باسكال

درجة حرارة مياه التبريد: ﹤ 25 ℃ ± 3

2 المعلمات التقنية الرئيسية

قطر لفة 550 مم

طول عمل لفة 1600 مم

السرعة الخطية للفة المتوسطة: 4-32 م / دقيقة

نسبة سرعة اللفات 1: 1.5: 1.5: 1

الأعلى.نطاق nip 10mm

سمك المنتج المبلور 0.3-6 مم

الأعلى.عرض المنتج التقويمي 1400 مم

المحرك الرئيسي

قوة 132/160 كيلو واط

السرعة 980 دورة في الدقيقة

Nip تعديل نوع آلية الضبط

ضغط مياه التبريد 0.2-0.4 ميجا باسكال

الأبعاد الكلية (L * W * H) 6270 * 2960 * 4100 مم

تقريبا.الوزن 22000 كجم

3 نطاق العرض

جسم الآلة (لوح القاعدة والإطار) مجموعة واحدة

لفة وتحمل 4 مجموعات

جهاز ضبط Nip 3 مجموعات

جهاز دليل المخزون 1 مجموعة

نظام التشحيم 1 مجموعة

نظام الإرسال 1 مجموعة

لفة ضبط نظام خط الأنابيب 1 مجموعة

براغي الأساس 1 مجموعة

نظام التحكم الكهربائي 1 مجموعة

4 العناصر التالية التي أعدها المستخدم النهائي

أ. جميع الكابلات السلكية خارج صندوق التشغيل وخزانة التحكم الكهربائية.

ب. جميع خطوط الأنابيب خارج الوصلات الدوارة.

5 التصنيع والمعايير الفنية

5.1 الإطار: الحديد الزهر عالي القوة من خلال معالجة التلدين والمعالجة الكاملة عن طريق المعالجة الدقيقة ، مع صلابة قوية وقدرة جيدة على مقاومة الاهتزاز.

5.2 صفيحة القاعدة: صفيحة أرضية ملحومة من خلال التلدين والمعالجة ، مع صلابة عالية ولا تشوه.

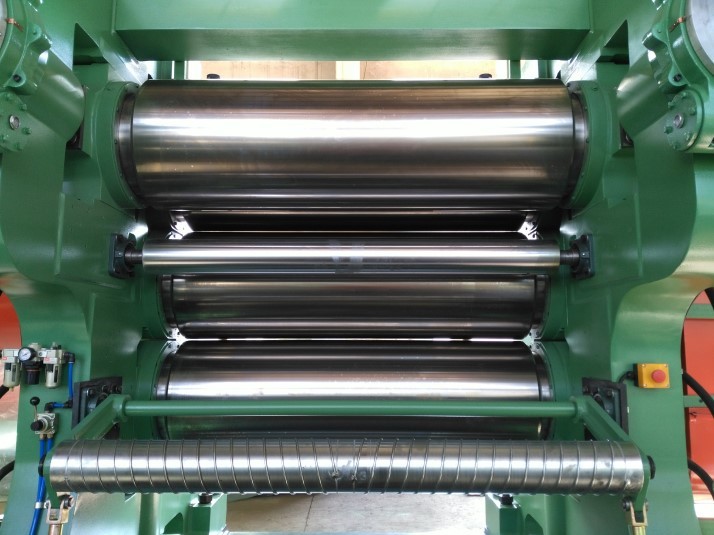

5.3 لفة وتحمل

(1) هيكل اللفة: لفة ناعمة مجوفة ، إسطوانات محفورة اختيارية.

(2) المواد والتصنيع: مصنوعة من سبيكة Ni و Cr و Mo من خلال الصب بالطرد المركزي

(3) صلابة: HRC60-67

(4) عمق طبقة التصلب: 5-23 مم

(5) المحمل الرئيسي: محمل أسطواني مضاد للاحتكاك

(6) دعم المحمل: أجزاء الصب من خلال عملية التلدين ، مع ثقب زيت التشحيم المحجوز.

(7) يعتمد نظام ضبط درجة حرارة الأسطوانة مع وصلات دوارة عالية الجودة وخرطوم من الفولاذ المقاوم للصدأ.

5.4 جهاز ضبط Nip

يتم استخدام ضبط Nip للفة 1 # و 2 # و 4 # ، وكلاهما ضبط جانب واحد و

يتوفر الضبط المتعدد على الوجهين.

5.5 دليل المخزون

تم اعتماد تعديل الخلوص مع النوع اليدوي.

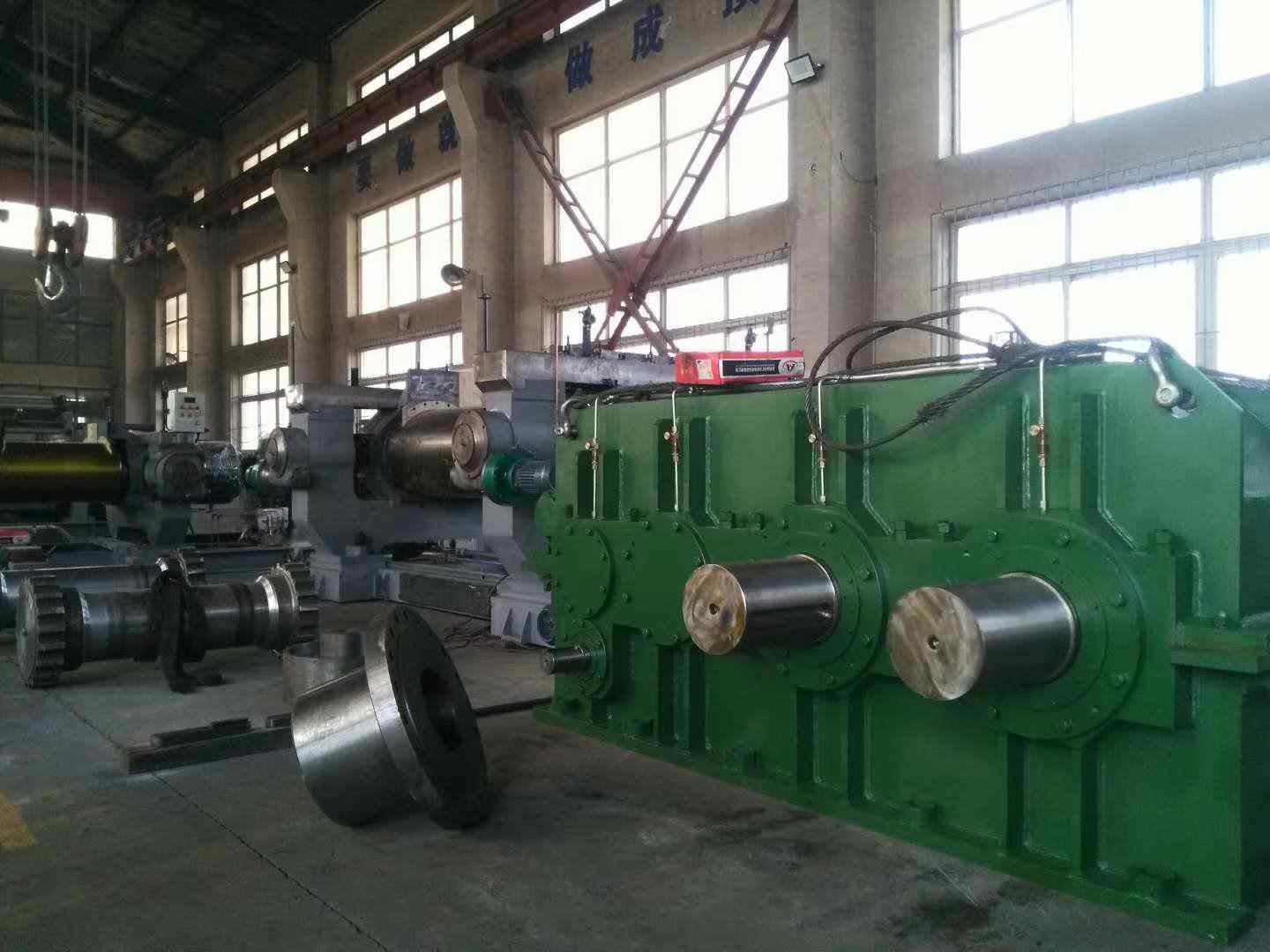

5.6 مخفض السرعة

(1) النوع: مدخل محرك واحد وعمود إخراج فردي

(2) التشحيم: نوع حمام الزيت

(3) اقتران الإدخال: اقتران مرن

5.7 قضيب دبوس القارنة

تم اعتماد اقتران دبوس القضيب لتوصيل عمود إخراج مخفض السرعة والبكرة ، مما يجعل التشغيل الموثوق به والسلس أثناء العمل ، وكذلك الصيانة السهلة.

5.8 نظام التشحيم

(1) المحمل: يوجد خزان زيت لهذا النظام ، والذي تم ضبطه مع ضبط سعة التدفق ، ومقياس درجة حرارة الزيت ، والمبرد ، والفلتر ، وما إلى ذلك.

(2) أنابيب التشحيم بالزيت الرقيق

5.9 نظام التحكم الكهربائي

يلبي نظام التحكم الكامل والمثالي متطلبات عمل التقويم ، ويتميز هذا النظام بالتشغيل البسيط والتشغيل الموثوق.
