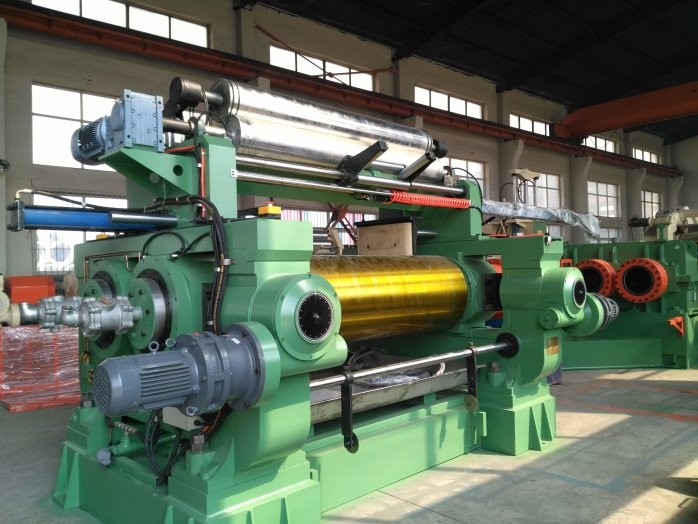

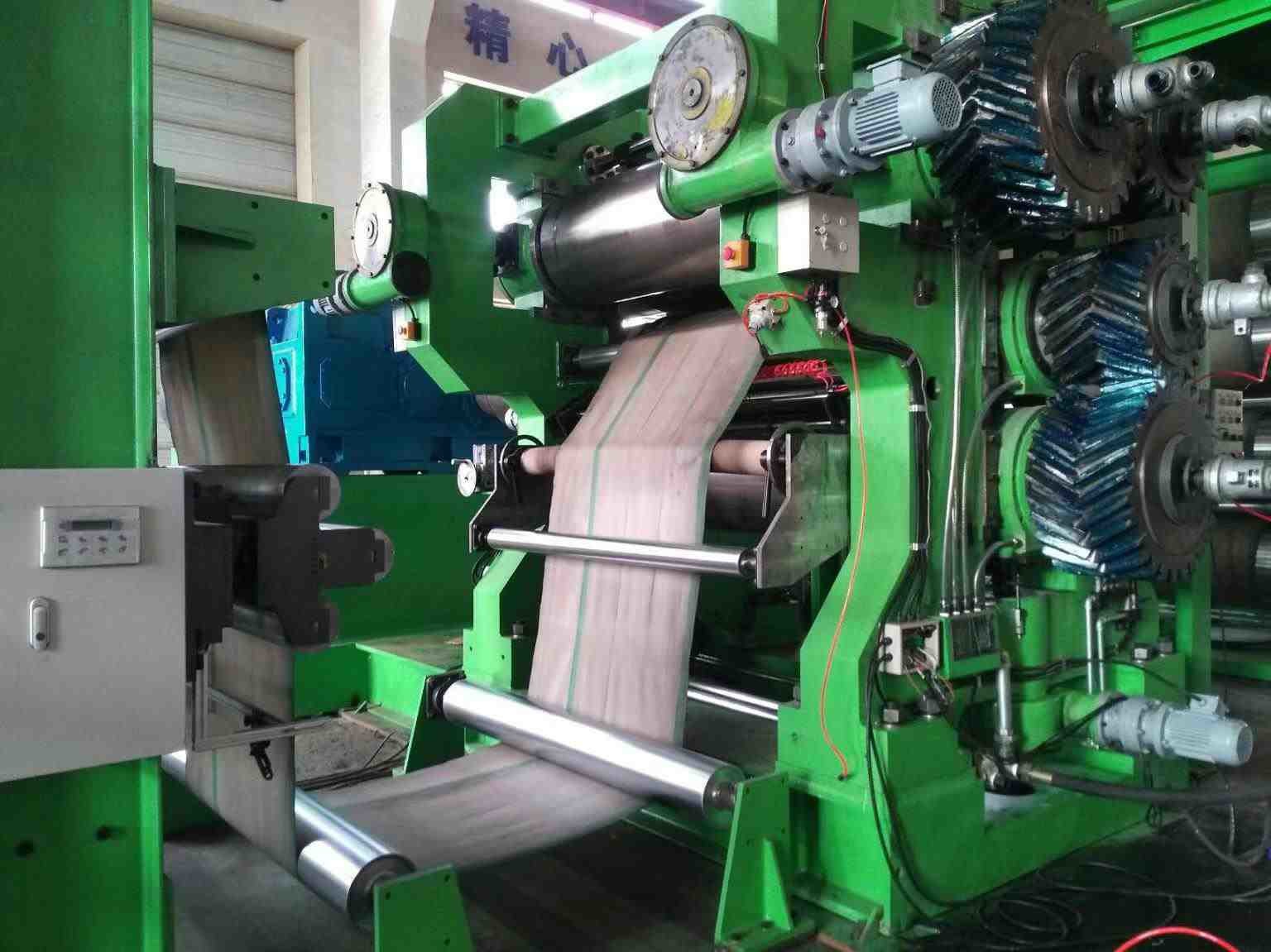

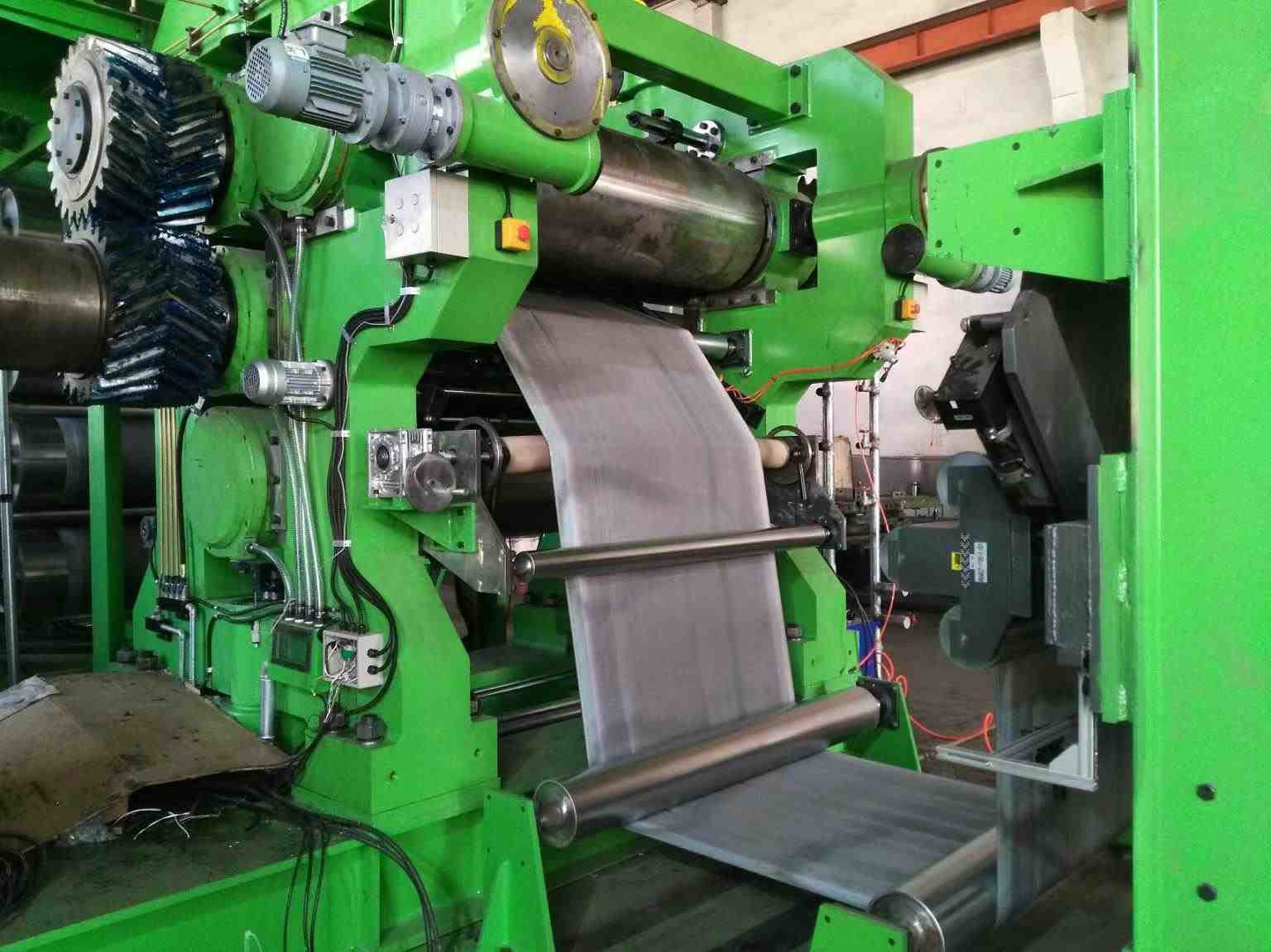

1600mm ثلاثة لفة آلة تقويم المطاط 3 لفة آلة تقويم

أجزاء الكهربائية:

1مكونات المحركات والكهربائية مجهزة بـ"سيمانز" و"ميتسوبشي" و"شينت" الخ

2.علامة تجارية مشهورة PLC التحكم الآلي، آمنة، قابلة للإغلاق، مستقرة.

3. حفظ الطاقة، لدينا براءة اختراع لهذا.

متطلبات تطبيق المعدات وتشغيلها

1.1التطبيق الرئيسي:تستخدم هذه الآلة أساسا للستائر والقماش وغيرها من الأقمشة الجانبين المزدوجة المطاط المستمر.

1.2 متطلبات التشغيل A. بيئة التشغيل: الارتفاع < 1000m

درجة الحرارة: 5°C-40°C، الحد الأقصى من التواضع النسبي 95%

B. مصدر الطاقة: AC415V/50Hz، ثلاثي المراحل

ج. ضغط مياه التبريد: 0.2-0.4Mpa

درجة حرارة مياه التبريد: <25°C±3°C

2 المعلمات التقنية الرئيسية

قطر الدوار 550 ملم

طول العمل للدراجات 1600mm

سرعة خطية للطائرة المتوسطة 4-32m/min

نسبة سرعة الألواح 1:1.5:1.5:1

أقصى نطاق 10 ملم

سمك المنتج المحدد 0.3-6mm

الحد الأقصى لسرعة المنتج 1400 ملم

المحرك الرئيسي

الطاقة 132/160kw

سرعة 980 دورة في الدقيقة

نوع ضبط الحبل المتحرك

ضغط مياه التبريد 0.2-0.4Mpa

الأبعاد الإجمالية ((L*W*H) 6270*2960*4100mm

حوالي 22000 كجم

3 نطاق الإمدادات

جسد الآلة (سطح السرير والإطار) 1 مجموعة

أربعة مجموعات من الأدوات

أجهزة ضبط الحنجرة 3 مجموعات

جهاز دليل المخزون 1 مجموعة

نظام التشحيم 1 مجموعة

نظام النقل 1 مجموعة

نظام أنابيب لضبط درجة حرارة التدحرج مجموعة 1

محاور الأساس 1 مجموعة

نظام التحكم الكهربائي 1 مجموعة

4 المواد التالية التي أعدها المستخدم النهائي

أ. جميع أسلاك الأسلاك خارج صندوق التشغيل و خزانة التحكم الكهربائي.

ب. جميع الأنابيب خارج المفاصل الدوارة.

5 التصنيع والمعايير التقنية

5.1 الإطار: الحديد الصلب ذو القوة العالية من خلال معالجة التسخين ومعالجة بالكامل عن طريق المعالجة الدقيقة ، مع صلابة قوية وقدرة جيدة على مكافحة الاهتزاز.

5.2 الصفيحة: الصفيحة المطاطية من خلال التسخين والمعالجة، ذات صلابة عالية ولا تشوه.

5.3 التدحرج والحامل

(1) هيكل لفة: لفة جوفة ناعمة، لفات محفورة اختيارية.

(2)المواد والمصنوعات: مصنوعة من سبيكة النيترول و Cr و Mo عن طريق صب الطرد المركزي

(3) القسوة: HRC60-67

(4) عمق طبقة التشديد: 5-23mm

(5)حامل رئيسي: حمالة أدوات مضادة للكبح

(6) دعم المحامل: صب الأجزاء من خلال عملية التسخين ، مع حجز ثقب زيت التشحيم.

(7) يعتمد نظام ضبط درجة حرارة اللفة مع المفاصل الدوارة عالية الجودة وخراطيم الفولاذ المقاوم للصدأ.

5.4 جهاز ضبط الحنجرة

يتم استخدام ضبط الحنجرة للفول 1 # ، 2 # و 4 # ، سواء ضبط جانب واحد و

تتوفر إعدادات متعددة مزدوجة الجانب.

5.5 دليل الأسهم

يتم تعديل الحد الأقصى مع الكتابة اليدوية.

5.6 خفض السرعة

(1) النوع: مدخل محرك واحد ومدخل منفذ واحد

(2) التشحيم: نوع حمام الزيت

(3)انضمام المدخلات: انضمام مرن

5.7 عقدة العصا

يتم اعتماد ربط دبوس العصا لربط عمود خروجي خفض السرعة ولوحة ، مما يجعل التشغيل موثوقًا وسلسًا أثناء العمل ، وكذلك صيانة سهلة.

5.8 نظام التشحيم

(1)حاوية: هناك خزان زيت لهذا النظام، والتي وضعت مع ضبط سعة التدفق، مقياس درجة حرارة الزيت، البرد، الفلتر، الخ

(2) أنابيب التشحيم بالزيت الرقيق

5.9 نظام التحكم الكهربائي

نظام التحكم الكامل والكامل يلبي متطلبات عمل التقويم، هذا النظام يتميز بسيطة التشغيل والعمل الموثوق بها.
