حزمة محولات المطاط حرارة آلة الصحافة المطاطية

XLB-Q1350X10600X2 مطاط القلب النسيج

خط إنتاج الحزام النقل

1350 × 10600 × 2 خط إنتاج الحزام النقل الأساسي للقماش مزدوج الطبقة

الحلول التقنية

1نطاق التوريد:

مجموعة كاملة من آلة التشطيب السطحية ذات الطبقة المزدوجة ذات الجودة العالية والمتقدمة من الناحية التكنولوجيةيمكن تشغيل خط الإنتاج بأمان، بشكل مستقر وموثوق به ولفترة طويلة.

تعليمات التسليم:

المواد التالية لا تشمل نطاق التسليم:

أ. أسلاك الطاقة الخارجية للمحطات.

ب. الأسلاك من مصدر الطاقة الرئيسي إلى كل خزانة تحكم.

c. أنابيب الاتصال والصمامات بين مصدر الطاقة الخارجي (مياه التبريد) والوحدة.

زيت التشحيم، زيت هيدروليكي.

1.1 تدفق المعدات

Cloth coiling (2 sets) → belt core unwinding (2 sets) → idler roller group (3 sets of double layers) → front traction → front clamping and stretching (double layers) → main vulcanizing machine (double layers) → middle Clamping (double layer)→idling roller group (3 sets of double layers)→rear clamping and stretching (double layer)→rear pulling machine (double layer)→repair machine→double ground roller coiler (2 sets).

ارتفاع مركز المعدات 1300mm (المسافة بين المستوى السفلي من لوحة التدفئة العليا والأرض).

1.2 تكوين المعدات

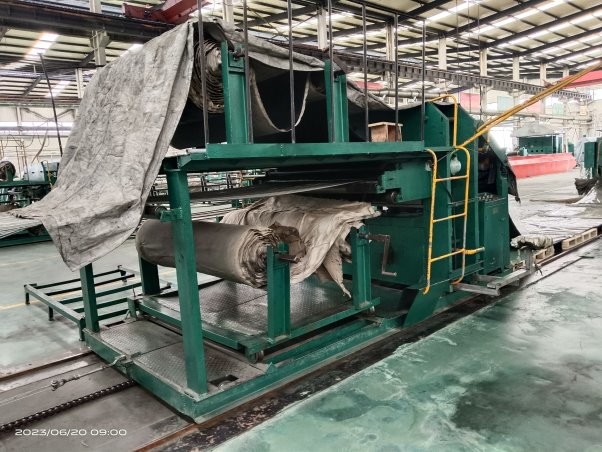

1.2.1 امتصاص القماش

يتم تشغيل رأس الدليل الآلي للسلامة من نوع صفيحة السواش بواسطة محرك عزم الدوران ، والذي يمكن تدويره للأمام والخلف ،ويمكن ضبط السرعة تلقائيًا مع الحفاظ على سرعة الخط ثابتة.

1.2.2 إيقاف القلب

يتبنى رأس توجيه من نوع صفيحة السواش مع تأمين تلقائي ، مدفوع بمحرك عزم الدوران ، ويمكن أن يكون إلى الأمام والخلف.

1.2.3 الجر الأمامي

نفس الهيكل الجر الخلفي

1.2.4 امتداد العقدة الأمامية

يتم تثبيت العمودين الموجهين المثبتين في المقبس الأمامي والامتداد في السرير السفلي للمصنع الرئيسي ، ويرتفع وينخفض مع السرير السفلي.واحدة من أساسية سلطانية زيت التمدد مليئة كمية التمدد من الشريط قبل استخدام البتروكيماوياتويتم استخدام المكبسين في جسم الإطار للحركة العليا والسفلية 360 ملم من الاسطوانة، بالتعاون مع المشبك الوسطى،سوف فصل الشريط اللاصق عالقة على الصفائح الساخنة العليا والسفلية.

1.2.5 المطبخ الرئيسي للصق

تم تصميم آلة التشويش الرئيسية وفقًا لأحدث التقنيات وتلبي معيار HG / T3034-1999.

(1) لوحة الإطار

يتم اختيار صفيحة الصلب Q235، والبنية هي صفيحة لحام، يتم إزالة الحادة عن طريق رصاصة النار الميكانيكية، يتم رش الطلاء سلسلة فولينغ،ويتم إزالة الإجهاد عن طريق الاهتزاز قبل أن يتم نقله إلى المعالجة الميكانيكية.

(2) لوحة ساخنة

يتم استخدام ألواح الصلب 45 # التي يتم نقلها بأطوال ثابتة مزدوجة ومعالجتها بشكل صحيح للتجهيز. يتم تقسيم كل لوحة ساخنة إلى 6 مناطق تسخين.كل منطقة تدفئة لديها نقطة قياس درجة الحرارة، وهناك 18 نقطة قياس درجة الحرارة في لوحات التدفئة العليا والوسطى والسفلية ؛يتم تجهيز كل لوحة ساخنة وكل مدخل بخار منطقة التدفئة مع قسم ضبط يدوي للسيطرة يدويا على كل درجة حرارة، ويتم عرض درجة حرارة كل منطقة تسخين على لوحات التحكم الرئيسية؛ النهايات الباردة المزدوجة 300 مليمتر لكل منها.

(3) الأغطية العليا والسفلية

يتم استخدام صفيحة الصلب Q235. من أجل ضمان دقة الإنتاج، وقطع تلقائي والفراغ، خروط لحام معالجة الجهاز، غاز ثاني أكسيد الكربون لحام محميمصفوفة سبائك مصفوفة الأسلاك تستخدم، ويتم وضع الجسم بأكمله في الفرن لعلاج الحرارة بعد اللحام للقضاء على إجهاد اللحام بالكامل ، ثم يتم إجراء المعالجة الميكانيكية.ضمان عدم وجود تشوهات أثناء الاستخدام.

(4) صهريج الزيت

تتبنى جسد الاسطوانة أجزاء لحام ، يستخدم المكبس الحديد الزهري المبرد ،ويتبنى هيكل الختم هيكل مزيج من حلقات الختم المزدوجة وحلقة مقاومة للغبار لضمان الاستخدام الطويل الأجل.

(5) جهاز رفع الميزان الميكانيكي

يتم تثبيت جهاز رفع ميكانيكي للموازنة في كلا الطرفين من المنصة السفلية لضمان توازن لوحة التدفئة السفلية ، وذلك للتغلب على ظاهرة عدم المساواة في النار ،السمية وانخفاض الجهد في المنتج الناجم عن رفع منحني لوحة التدفئة السفليةلضمان جودة المنتج.

(6) الدرع الحراري

تعتمد مقاومة الضغط ≥ 400kg/cm2، موصلة حرارية 0.18Kcal/m، مقاومة درجة الحرارة 210°C، سمك 20mm مادة عزل حرارية جديدة،مناسبة للاستخدام بين لوحات الدعم العلوية والسفلية واللوحة التدفئة وبين لوحة الدعم السفلية والمضخة بين.

(7) جهاز توجيه القيادة

يتم تثبيت أربعة أزواج من أجهزة توجيه التشغيل مع فجوات قابلة للتعديل على جانبي جهاز التشغيل ، والخطأ في الانتقال الطولي والجانبي لتشغيل قالب الصفيحة الساخنة ≤ 0.5mm.

"تشيينغداو شينغهولونغ مطاط المعدات" تأسست في عام 1967، لديها موظفين أكثر من 500،
تصنيع آلات المطاط وآلات التصفيف.
كشركة تصنيع آلات المطاط، "هانغسن" تمتلك مساحة أرض تزيد عن 50000 متر مربع، مع إجمالي أصول تزيد عن 100 مليون دولار،

الشركة هي واحدة من أكبر الشركات الخاصة التي تعمل في المنتجات المهنية من آلة المطاط.
لدينا 8 أمتار من طراز طاحونة الجدار،
TK6913B آلة الحفر والطحن CNC
TPX6213 الحفر الأرضي
TPX6113 آلة طحن و حفر
مركز التصنيع الرأسي
دورة CNC CY-K630
2.5 مترات محول عمودي وغيرها من معدات المعالجة المتقدمة الكبيرة
نحن ننتج أساسا الآلات التالية.
معدات الإطارات الشعاعية
XK-660 مطحنة خلط مطاط مفتوحة
42 إلى 65.5 بوصة آلة التشطيب مزدوجة القالب
75-105 بوصة آلة التشويش القالب واحد
سلسلة الخلاطات الداخلية، سلسلة مطاحن خليط المطاط، سلسلة القمع والفلترات
آلة التشطيب للأنابيب والفلافات والأنابيب الداخلية
خط إعادة تدوير نفايات الإطارات
خط استعادة الصفائح المطاطية وهلم جرا
يمكننا أيضا تصميم وتصنيع لمختلف الآلات المطاطية غير القياسية والمعدات وفقا لمتطلبات العملاء.
شركتنا دائماً تتبع مفهوم السوق "طلب السوق أولاً، العملاء أولاً".
حتى الآن،لقد قمنا بتصدير إلى أكثر من 40 دولة،تتمتع بسمعة جيدة في السوق العالمية.
