16Mpa الكبريت الصحافة خط إنتاج حزام ناقل المطاط الأزرق والأخضر
اتصل بي للحصول على عينات مجانية وكوبونات.
واتس اب:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| مادة | فولاذ صلب | لون | أزرق أخضر |
|---|---|---|---|
| عرض الحزام | 800 مم | بناء | فُولاَذ |
| السمك الكلي | 20 ملم | حجم الضغط | 1200x2500 ملم |
| الوالي | سنة واحدة | شهادة | CE ، ISO |
| إبراز | مكبس الكبريت 16Mpa,خط إنتاج حزام النقل المطاطي,خط إنتاج حزام النقل المطاطي بالكبريت |
||
منتوج وصف
خط إنتاج حزام ناقل المطاط
خط إنتاج آلة الكبريت بالحزام المطاطي

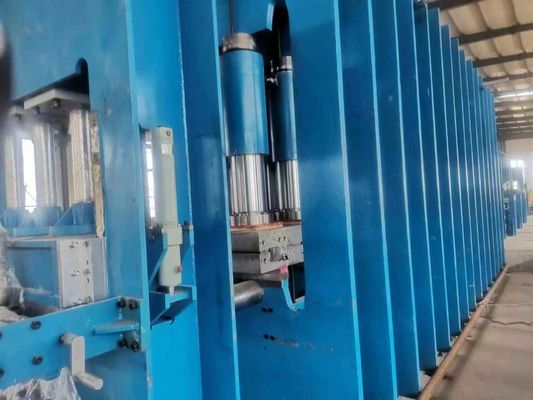

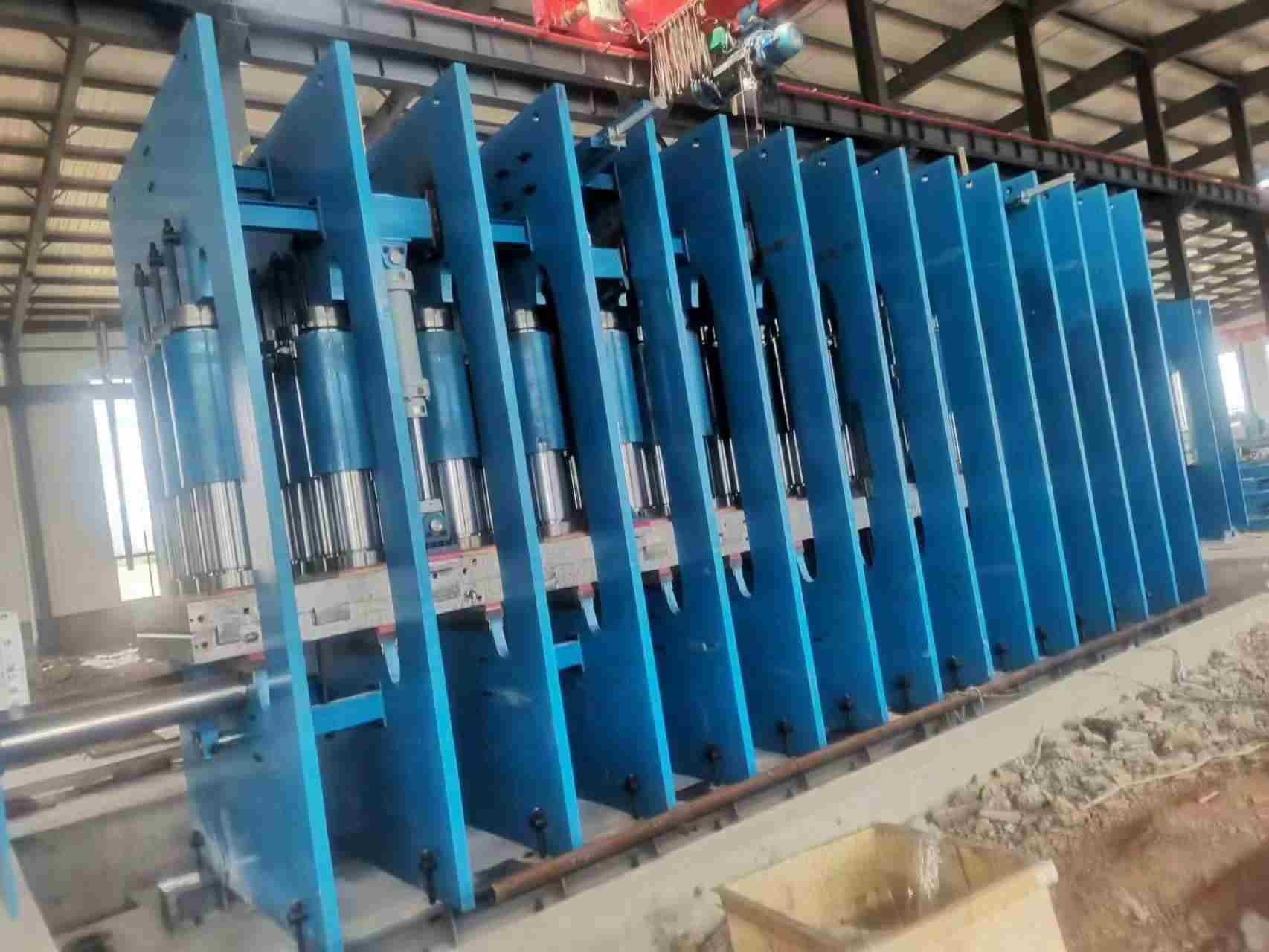

1 ، المطاط الحزام الكبريت آلة الصحافة
| يكتب | XLB-Q1200x2500x1 / 10.00 مليون |
| تحامل القوة | 10.00 مليون |
| الضغط الهيدروليكي العامل | 16 ميجا باسكال |
| حجم الصفيحة الساخنة | 1200 × 2500 × 67 ملم |
| ضغط منطقة الوحدة | 33 كجم / سم 2 |
| طبقات العمل | طبقة واحدة |
| تعطل المكبس | 300 ملم |
| قطر المكبس | 360 ملم |
| مكبس الكمية.ومادة | 6 مجموعات مبردة من الحديد الزهر |
| اسطوانة هيدروليكية الكمية.ومادة | 6 مجموعات ، حديد الزهر عقيدية |
| المسافة بين الصفيحة الساخنة | 300 ملم |
| وضع التدفئة | كهربائي (زيت التوصيل) |
| قوة المحرك الرئيسية | محرك عالي الجهد 11KW * 1 محرك جهد منخفض 7.5KW * 2 |
| عنصر الختم | 12 مجموعة (الجهاز الرئيسي 6 مجموعات ، الملحقات 6 مجموعات) |
| إغلاق سرعة القالب | 15 ملم / ثانية |
| فتح سرعة القالب | 13 ملم / ثانية |
| بناء | نوع الإطار |
| طريقة التحكم | تحكم PLC ، قالب أوتوماتيكي clse وفتح ، عادم أوتوماتيكي |
| الحجم الكلي | 4250 * 2500 * 4350 |
| وزن | ما يقرب من 36 ت |
2 ،1. الجهاز الرئيسيالمعايير الفنية: XLB-Q1400X3000 / 13.00MN مبركن حزام مطاطي
| 1. | يكتب | XLB-Q1400 * 3000 / 13.00 مليون |
| 2. | تحامل القوة | 13.00 مليون |
| 3. | ضغط منطقة الوحدة | 3.0 ميجا باسكال |
| 4. | حجم الصفيحة الساخنة | 1400 * 3000 * 76 ملم |
| 5. | المسافة بين الصفيحة الساخنة | 300 ملم |
| 6. | قطر المكبس | 400 ملم |
| 7. | تعطل المكبس | 300 ملم |
| 8. | الضغط الهيدروليكي العامل | 17.0 ميجا باسكال |
| 9. | اسطوانة الكمية. | 6 قطع |
| 10. | سرعة التحرك للوحة الساخنة |
ارتفاع: ≥15 ملم / ثانية لأسفل: 13 مم / ثانية |
| 11. | وضع التدفئة | حرارة البخار (أو زيت نقل الحرارة) |
| 12. | نطاق تبريد الصفيحة الساخنة | المدخل: 200 مم ، المخرج: 100 مم |
| 13. | قوة محرك مضخة الضغط المنخفض | 2 × 11 كيلو واط |
| 14. | قوة محرك مضخة الضغط العالي | 15 كيلو واط |
| 15. | وزن | 45000 كجم |
3.1 جزء سحب القماش من جهاز الفك (مجموعة واحدة)
| المخفض | موديل XW-4 |
| محرك 1.5 كيلو واط | الموديل Y100L-6 |
| السرعة القصوى للبكرة | 50 ص / دقيقة |
3.2 جهاز الجر (مجموعة واحدة لكل أمامي وخلفي)
| ZQ- المخفض | الموديل ZQ35 |
| القطر والطول الفعال لأسطوانة الجر | Ф220 1400 |
| السرعة الخطية للجر | 16 م / دقيقة |
3.3 جهاز البركة والشد (مجموعة واحدة للبركة الأمامية والخلفية والوسطى)
| تحامل الاسطوانة |
ضياء: Ф200 ملم السكتة الدماغية: 200 مم الكمية: 2 |
| تحامل القوة | 1.0 مليون |
| ضغط زيت العمل | 16.0 ميجا باسكال |
| تمتد الاسطوانة |
ضياء: Ф200mm السكتة الدماغية: 400 مم الكمية: 2 |
| إجمالي قوة الشد | 1.0 مليون |
3.4 جهاز اللف (مجموعة واحدة)
| محرك |
الموديل Y160L-8 الطاقة: N = 5.5kw سرعة الدوران n = 720r / min |
| المخفض | الموديل ZQ35 |
| لفة الاستلام |
قطر لفة Ф320 سرعة الخط 12.2 م / دقيقة |
| أقصى عرض للشريط | 1400 ملم |
3.5 آلة الإصلاح (واحد)
| محرك | الطاقة: N = 3kw |
| مضخة مزدوجة | معدل التدفق المنخفض الضغط 100 لتر / دقيقة |
| قطر المكبس | Ф 340 ملم |
| ضربة الغطاس | 300 ملم |
| عدد الاسطوانات الهيدروليكية | 2 |
| مواصفات اللوح الساخن | 1400 × 800 × 60 |
3.6 النظام الهيدروليكي الإضافي
| محرك | القوة N = 11kw |
| نموذج مضخة المكبس المحوري |
63YCY ضغط مسبق P = 25MPa |
| ضغط العمل الفعلي | 16.MPa |
الوزن الإضافي: 34000 كجم
